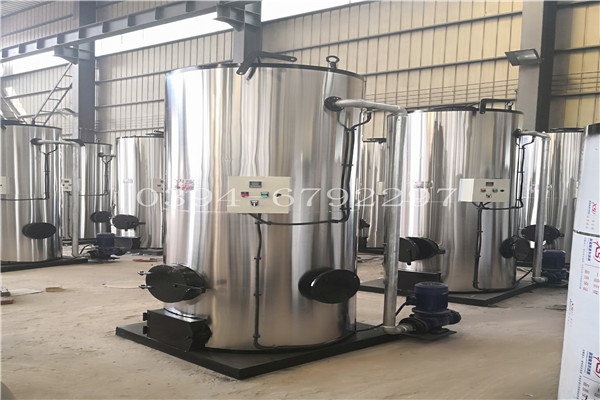

柴油蒸汽鍋爐圖片
1、WNS型臥式鍋爐出廠時，一般分件包裝情況如下：
鍋爐主機：整體出廠（鍋爐本體、外包裝及保溫層、前后煙箱、平臺扶梯等）；
2、扶梯、水位平衡筒、煙囪、取樣冷卻器、水處理設備等；
3、安全附件:鍋爐配備有安全閥、水位計、水位報警器、壓力表、壓力控制器、測溫儀表、閥門、給水設備、控制柜；
4、安裝兩臺或兩臺以上的，應注意組件的標識；
5、技術文件：
⑴ 鍋爐安裝使用說明書一份；
⑵ 安全附件、儀表管路圖一份；
⑶ 鍋爐總圖一份；
⑷ 地基一份；
⑸ 鍋爐本體圖一份；

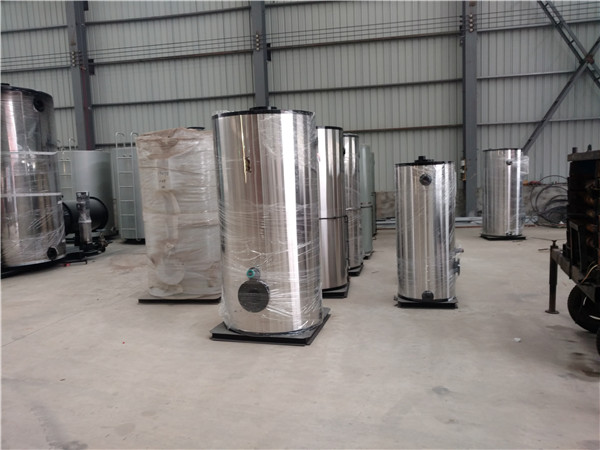

柴油蒸汽鍋爐圖片
水管與火管是以管子里面介質的不同來定義的，水管就是管子里面走水，通過外部煙氣對流/輻射換熱加熱管子中的水，火管就是管子里面走煙氣，讓煙氣加熱管外介質來實現換熱，火管鍋爐結構簡單，水及蒸汽容積大，對負荷變動適應性好，對水質的要求比水管鍋爐低，多用于小型企業的生產工藝和生活采暖上。水管鍋爐的受熱面布置方便，傳熱性能好，在結構上可用于大容量和高參數的工況。但對水質和運行水平要求較高。
（1） 水管鍋爐壓力適應范圍較廣，可突破壓力限制，可滿足2.5MPa以上的供汽要求。火管鍋爐受材料壁厚與壓力的限制，用于2.5MPa壓力以下。
（2） 火管鍋爐為鍋殼式鍋爐，受目前各鍋爐廠家設備、工裝的限制，制造太大的火管鍋爐難度較大，通常在35t/h以下。水管結構鍋爐可實現鍋爐大型化，35t/h以上的鍋爐通常采用水管結構。（3） 火管鍋爐具有結構緊湊的特點，在同等出力下，外形與設備重量均低于火管鍋爐。水管鍋爐因體積較大，有更多的空間用于布置過熱器，因此水管鍋爐占用鍋爐房相對較大。
a) 正常使用：
1. 調試合格后，可投入正式運行，向鍋爐供水應符合1576“工業鍋爐水質”的要求；
2. 在正常使用中電熱元件及電控部分出現故障而停爐時，按“故障處理”檢查原因，予以解決，仍不能解決時，通報公司解決；
3. 正常使用中應注意水位、壓力、溫度，使之處于正常狀態；
4. 啟動運行時，待鍋爐水溫接近設定溫度時，再啟動水泵；
5. 在運行中，出現停電事故，恢復供電后須重新啟動；
6. 正常使用中，須進行必要的經常保養，真空鍋爐應保持其真空度，真空度失控時應停機檢查，正常后再投入運行；
7. 長期停止使用時，須切斷電源。鍋爐可進行濕法保養和干法保養；
① 干法保養：
停爐后將鍋爐水排凈，將內部污垢清除沖洗干凈，待爐內干燥后，將10~30毫克大小的塊狀石灰用盤裝好（用氧化鈣純度大于50%生石灰），放置鍋爐筒內。生石灰重量為鍋內容積每立方米3公斤計算，將所有門孔、閥門關閉。每月檢查一次，發現生石灰碎成粉狀，即需要更換，鍋爐重新運行時，將其全部取出。
② 濕法保養：
停爐后放凈爐水，清除內部污垢，沖洗干凈，重新注滿堿性防腐液（PH值在10~12的水）。將水加熱排除水中氣體，關閉所有門、孔及閥門。此法氣候寒冷地區不可采用。
柴油蒸汽鍋爐圖片
鍋爐是利用燃料或其他能源的熱能，把水加熱成為熱水或蒸汽的機械設備。鍋爐包括鍋和爐兩大部分，鍋的原義是指在火上加熱的盛水容器，爐是指燃燒燃料的場所。
鍋爐中產生的熱水或蒸汽可直接為生產和生活提供所需要的熱能，也可通過蒸汽動力裝置轉換為機械能，或再通過發電機將機械能轉換為電能。提供熱水的鍋爐稱為熱水鍋爐，主要用于生活，工業生產中也有少量應用。產生蒸汽的鍋爐稱為蒸汽鍋爐，又叫蒸汽發生器，常簡稱為鍋爐，是蒸汽動力裝置的重要組成部分，多用于火電站、船舶、機車和工礦企業。
鍋爐承受高溫高壓，安全問題十分重要。即使是小型鍋爐，一旦發生，后果也十分嚴重。因此，對鍋爐的材料選用、設計計算、制造和檢驗等都制訂有嚴格的法規。
使用管理
1、鍋爐使用單位對鍋爐及其系統的節能管理工作負責。從事節能管理工作的技術人員應當具備鍋爐相關專業知識，熟悉相關法律、法規、安全技術規范及其相應標準。
2、鍋爐使用單位應當建立健全并且實施鍋爐及其系統節能管理的有關制度。節能管理有關制度至少包括以下內容：
⑴、節能目標責任制和管理崗位責任制；
⑵、鍋爐及其系統日常節能檢查制度，并且做好相應檢查記錄并且存檔；
⑶、鍋爐燃料入場檢驗分析與管理制度，并且按照設計要求正確選用燃料；
⑷、計量儀表校準與管理制度；
⑸、鍋爐及其系統維護保養制度；
⑹、鍋爐水質處理管理制度；
⑺、鍋爐操作人員、水處理作業人員節能培訓考核制度，鍋爐作業人員鍋爐經濟運行知識的教育培訓、考核工作計劃，并且有培訓、考核記錄；
鍋爐系統設計概況
鍋爐及其系統的設計符合有關節能法律、法規、安全技術規范及其相應標準的要求。鍋爐爐膛結構設計合理，與設計燃料品種相適應，保證安全、穩定、高效燃燒。受熱面布置合理，選取合理經濟的煙氣流速，減小煙氣側的阻力。合理設置檢修們（孔），便于受熱面清灰、清垢、保養和維修。當對流受熱面易集灰時，應當設置清灰裝置。鍋爐門（孔）、應當采用密封結構，保證鍋爐漏風系統在設計要求之內。
鍋爐房系統設計時應當在保證安全性能的前提下，充分提高能源利用效率，減少水、電、自用熱以及其它消耗，促進熱能回收和梯級利用。鍋爐房設備布置時應當盡量減少管道、煙風道的長度及其彎頭數量，從而減少流動阻力。一次風道宜采用圓形結構，并考慮其膨脹及其吊掛支撐。
