大型燃煤供暖鍋爐
10t/h
安全附件、閥門、儀表、管道及附件的安裝
汽水系統安裝應符合TSG G0001-2012《鍋爐安全技術監察規程》的規定：
1. 管道、閥門、儀表的安裝應按照自動控制的要求（或者電控柜線路圖）以及有關圖紙進行安裝。
2.燃料供應管道應裝流量計，且該流量計必須同時具備指示、積算、記錄功能；同時還必須安裝指示燃料溫度的溫度表和和指示燃料壓力的壓力表；
3、安全閥應在水壓試驗后鉛直安裝，安全閥應接裝排汽管，將排汽導向鍋爐房外安全處，并有足夠的流通截面積，保證排汽暢通；
4、進鍋爐前給水管道上必須安裝具有指示、積算、記錄功能的流量計；
5、排污管接至排污溝或其它安全處，管道應固定，防止排污時移位或發生反擊燙傷事故等；
6、總汽閥以外的蒸汽管道由使用單位配接，在總汽閥管道上至少有一個彎頭，否則應加裝伸縮管，管道外壁應加保溫層；
大型燃煤供暖鍋爐
鍋爐系統設計概況
鍋爐及其系統的設計符合國家有關節能法律、法規、安全技術規范及其相應標準的要求。鍋爐爐膛結構設計合理，與設計燃料品種相適應，保證安全、穩定、高效燃燒。受熱面布置合理，選取合理經濟的煙氣流速，減小煙氣側的阻力。合理設置檢修們（孔），便于受熱面清灰、清垢、保養和維修。當對流受熱面易集灰時，應當設置清灰裝置。鍋爐門（孔）、應當采用密封結構，保證鍋爐漏風系統在設計要求之內。
鍋爐房系統設計時應當在保證安全性能的前提下，充分提高能源利用效率，減少水、電、自用熱以及其它消耗，促進熱能回收和梯級利用。鍋爐房設備布置時應當盡量減少管道、煙風道的長度及其彎頭數量，從而減少流動阻力。一次風道宜采用圓形結構，并考慮其膨脹及其吊掛支撐。
嚴密性試驗
鍋爐烘爐、煮爐合格后，應按下列步驟進行嚴密性試驗：
1、升壓至0.3～0.4MPa時，對鍋爐范圍內的法蘭、人孔、手孔及其他連接螺栓進行一次熱狀態下的緊固。
2、繼續升壓至工作壓力，應檢查各人孔、手孔、閥門、法蘭和墊料等處的嚴密性，應無滲漏，同時觀察鍋筒、管路和支架等的熱膨脹情況，應無變形，管路、支架等熱膨脹伸縮自由。
1、本體正常無滲漏，外皮正常無破損，煙箱煙囪連接牢固，觀察孔是否正常可視。
2、檢查鍋爐的安全附件是否正常：壓力表指示是否正常，水位表指示是否正確，安全閥是否正常，排放是否暢通。
（三）鍋爐安全附件檢查
1、水位控制報警器、壓力表、水位計、溫度計及連接管及閥門應齊全并符合規定。
2、檢查安全閥、泄放閥應安裝合理、泄放管暢通，應有防凍措施。
3、主汽閥、給水閥與逆止閥的開關狀態應正常。
4、壓力控制器調整完畢，處于正常自動控制狀態。
5、檢查閥組前壓力是否正常。

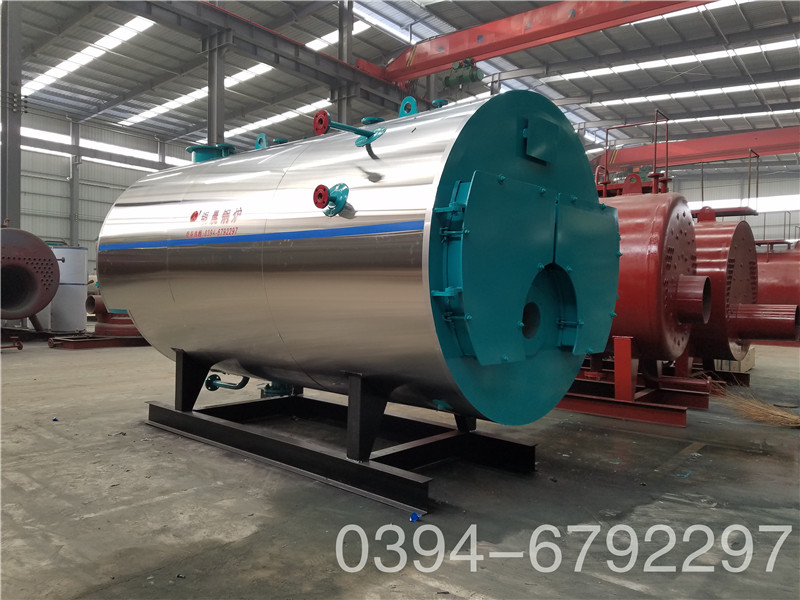

WNS系列蒸汽鍋爐是鍋殼式、波形爐膽、螺紋煙管型節能鍋爐，采用三回程濕背式結構，燃料在爐膽內燃燒產生高溫煙氣，經回燃室→第一對流管束→前煙箱→第二對流管束→后煙箱→常壓冷凝器→煙囪排入大氣。爐膽在設計中采用波形爐膽，能較好的與火焰形狀相適應，保證了燃燒充分，波形爐膽降低了爐膽剛性，減小了變形應力，可保證制造質量。同時在回燃室安裝了檢查孔或彈簧式防爆檢查門，本體上設置的人孔有利于鍋爐的安全運行及維修。鍋爐安全控制嚴格按照NB/T47034-2013《工業鍋爐技術條件》和國家有關規程規定執行。
汽水系統：水處理設備→軟化水→儲水箱→水泵→冷凝器→儲水箱→給水泵→鍋爐→汽水分離器→主蒸汽閥→分汽缸→用熱主體。
